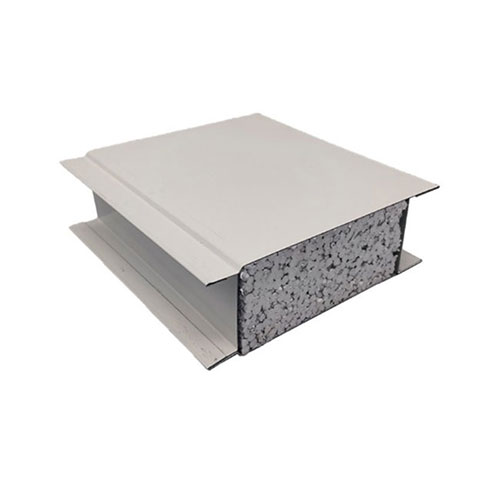

Aseptic Partition Panel

Ως κατασκευαστής δομικών υλικών, η Jason Building Materials προσφέρει ασηπτικά διαχωριστικά πάνελ σχεδιασμένα να αποτρέπουν τη διασταυρούμενη μόλυνση. Αυτά τα πάνελ διαθέτουν ομοιόμορφο πάχος, στιβαρή δομή και αδιάβροχες, εύκολες στον καθαρισμό επιφάνειες που διατηρούν μακροχρόνια στειρότητα. Επιπλέον, διαθέτουν ελαφρύ σχεδιασμό που επιτρέπει άνετη εγκατάσταση, αποσυναρμολόγηση και ευέλικτη αναδιαμόρφωση.

Τι είναι το Aseptic Partition Panel

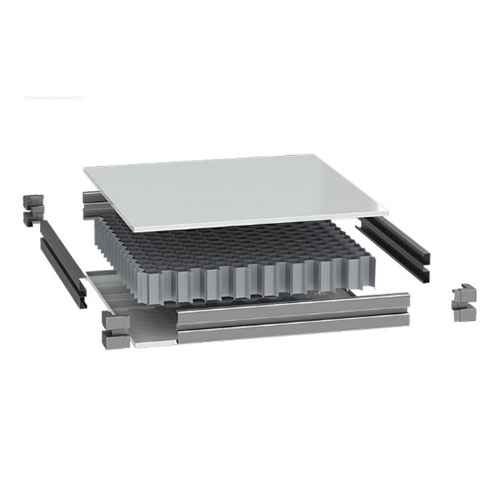

Το Aseptic Partition panel είναι ένα πάνελ καθαρισμού με βασικό άξονα σχεδιασμού την καθαρή ζώνη, που αντιμετωπίζει ζητήματα διαζωνικής κυκλοφορίας αέρα και διάχυσης μόλυνσης. Η βασική διαφορά από τα συνηθισμένα διαχωριστικά πάνελ έγκειται στη δομή στεγανοποίησης τεσσάρων άκρων, που σχηματίζει ένα διπλό φράγμα στεγανοποίησης μεταξύ κάθε εγκατεστημένου πάνελ.

Επιπλέον, ειδικά στεγανοποιητικά διαμορφώνονται στις συνδέσεις μεταξύ διαχωριστικών πλαισίων και οροφών και δαπέδων, εξασφαλίζοντας αεροστεγανότητα για κάθε ανεξάρτητο χώρο και αποτρέποντας τη διασταύρωση αέρα μεταξύ περιοχών διαφορετικών επιπέδων καθαριότητας.

Βασικά Σημεία Σχεδιασμού Διαμερισμάτων Ασηπτικής Ζώνης

Τρεις βασικοί κόμβοι στους οποίους πρέπει να εστιάσετε στη σχεδίαση διαμερισμάτων με ασηπτικά πλαίσια διαμερισμάτων:

Ζώνη κλίσης πίεσης αέρα— Θετική διαφορά πίεσης5 – 15 Paπρέπει να διατηρούνται μεταξύ χώρων διαφορετικών επιπέδων καθαριότητας. Η συνολική αεροστεγανότητα των διαχωριστικών πλαισίων επηρεάζει άμεσα τη σταθερότητα της διαφοράς πίεσης.

Απομόνωση μεταφοράς υλικού— Συνιστώνται αίθουσες απομόνωσης ή παράθυρα διέλευσης για διόδους υλικού εργαστηρίου. Τα ανοίγματα στα διαχωριστικά πάνελ θα πρέπει να σφραγίζονται για να αποφευχθεί η ανταλλαγή ροής αέρα μεταξύ των ζωνών.

Έλεγχος Πρόσβασης Προσωπικού— Τοποθετούνται ντους αέρα ή αποδυτήρια μεταξύ διαφορετικών ζωνών. Τα διαχωριστικά πάνελ γύρω από τα ανοίγματα των θυρών χρειάζονται ενίσχυση, με μεταλλικά πλαίσια θυρών εγκατεστημένα για ενίσχυση της δομικής αντοχής.

Συνιστάται να σχεδιάσετε ένα διάγραμμα οργάνωσης ροής αέρα κατά τη φάση σχεδιασμού ζωνών, διευκρινίζοντας τις απαιτήσεις κατεύθυνσης διαφοράς πίεσης και ρυθμού αλλαγής αέρα για κάθε περιοχή και, στη συνέχεια, προχωρήστε στη διάταξη και την επιλογή του πίνακα διαχωρισμού. Η ομάδα Jiesen μπορεί να παρέχει υποστήριξη σχεδίασης λεπτομερειών.

Τεχνικές Προδιαγραφές Βασικά Σημεία

Πάχος πάνελ:50mm (στάνταρ) / 75mm / 100mm

Πυκνότητα υλικού πυρήνα:Πετρόβάμβακας ≥ 120kg/m³ / PU περίπου 40 – 45kg/m³

Μέθοδος σφράγισης:Γλώσσα και αυλάκωση + λωρίδες στεγανοποίησης EPDM / Καρίνα από κράμα αλουμινίου + κοίλη τσιμούχα

Δοκιμή αεροστεγανότητας:Ποσοστό διαρροής αέρα ≤2%κάτω από 50Pa διαφορά πίεσης

Απόδοση ηχομόνωσης:RW ≥ 30dB (50mm πάχος PU) / RW ≥ 35dB (75mm πάχος πετροβάμβακας)

Αντοχή σε κρούση:Σάκκος άμμου 10 κιλών έπεσε από ύψος 1 m, χωρίς διεισδυτική ζημιά στο πάνελ

Βιομηχανίες & Σενάρια Εφαρμογών

Εργαστήρια Συμπλήρωσης Φαρμακευτικών Επιχειρήσεων— Φυσική απομόνωση μεταξύ διαφορετικών ποικιλιών φαρμάκων για την πρόληψη διασταυρούμενης μόλυνσης

Εργαστήρια Παραγωγής Πρόσθετων Τροφίμων— Διαχωρισμός μεταξύ όξινων και αλκαλικών περιοχών παραγωγής

Εργαστήρια πλήρωσης σακουλών PE— Καθαρίστε την απομόνωση μεταξύ του χώρου πλήρωσης και του εξωτερικού χώρου αποθήκευσης υλικών συσκευασίας

Εργαστήρια Γαλακτωματοποίησης Καλλυντικών— Έλεγχος ζωνών μεταξύ της περιοχής της δεξαμενής γαλακτωματοποίησης και της περιοχής ανάπαυσης

Εργαστήρια Δοκιμών Τρίτων— Σκληρά χωρίσματα μεταξύ αιθουσών μικροβιολογίας και φυσικών και χημικών αιθουσών

Σύγκριση με γυάλινα χωρίσματα

Τα γυάλινα χωρίσματα προσφέρουν καλή μετάδοση φωτός, αλλά δεν μπορούν να επιτύχουν πλήρη σφράγιση (απαιτείται στεγανωτικό στα κενά μεταξύ γυαλιού και καρίνας, με μακροπρόθεσμους κινδύνους γήρανσης και χαλάρωσης του στεγανοποιητικού). Είναι επίσης πιο βαριά (10mm tempered glass είναι περίπου25 kg/m²).

Αν και τα ασηπτικά διαχωριστικά είναι αδιαφανή, τα παράθυρα παρατήρησης μπορούν εύλογα να εγκατασταθούν στον τοίχο (παράθυρα παρατήρησης διπλής στρώσης σφραγισμένα γυάλινα, μέγεθος300 mm × 400 mm, με το ίδιο πάχος με τον τοίχο), ικανοποιώντας οπτικές απαιτήσεις διατηρώντας παράλληλα την ακεραιότητα στεγανοποίησης.

Το κόστος των διαμερισμάτων είναι περίπου40% – 50%γυάλινων χωρισμάτων, με καλύτερη θερμομόνωση και ηχομονωτική απόδοση από το γυαλί.

Οδηγίες προσαρμογής

Οι πίνακες χωρισμάτων μπορούν να προσαρμοστούν σύμφωνα με τις ακόλουθες παραμέτρους:

Ανοίγματα πάνελ— Αποθηκεύστε θέσεις για παράθυρα παρατήρησης, παράθυρα διέλευσης, ανοίγματα εξαερισμού, προ-κομμένα στο εργοστάσιο, απευθείας εγκατεστημένα επί τόπου.

Πάνελ ειδικού σχήματος— Για γωνίες με μη ορθή γωνία ή πολυγωνικά εργαστήρια, παρέχετε σχέδια CAD, προσαρμοσμένη παραγωγή σύμφωνα με τις πραγματικές γωνίες.

Πάνελ επένδυσης στήλης— Για την περιτύλιξη κολώνων εργοστασιακών δομών από χάλυβα, προσαρμοσμένης παραγωγής σε σχήμα U ή σχήματος L, η μονόχρονη εργοστασιακή μορφοποίηση μειώνει το μάτισμα επιτόπου.

Υπόθεση Αίτησης

Ένα εργαστήριο στερεών παρασκευασμάτων σε μια φαρμακευτική επιχείρηση στην επαρχία Jiangsu απαιτούσε πλήρη φυσική απομόνωση μεταξύ δύο παρακείμενων γραμμών παραγωγής — Γραμμή Παραγωγής Α που παράγει φάρμακα κεφαλοσπορίνης και Γραμμή Παραγωγής Β που παράγει συνηθισμένα από του στόματος σκευάσματα.

Δεν επιτρεπόταν διασταυρούμενη ροή αέρα ή διασταυρούμενη μόλυνση προσωπικού μεταξύ των δύο περιοχών.Ασηπτικά διαχωριστικά πάνελ από πετροβάμβακα πάχους 75 mmεπιλέχθηκαν, με το διαχωριστικό να εκτείνεται από την οροφή έως τη δομική πλάκα δαπέδου χωρίς κενά. Όλα τα ανοίγματα σωλήνων διαμπερών τοιχωμάτων σφραγίστηκαν.

Αποτελέσματα δοκιμής διαφοράς πίεσης μετά την ολοκλήρωση:12 PaΗ διαφορά θετικής πίεσης διατηρήθηκε μεταξύ γειτονικών ζωνών, χωρίς να ανιχνευθεί διάχυση σωματιδίων μεταξύ των ζωνών.

Αναφορά διαμόρφωσης διαμερίσματος σε επίπεδο διαφορετικών ζωνών

FAQ

Ε1: Ποια είναι η διαφορά μεταξύ του ασηπτικού πίνακα διαμερισμάτων και του συνηθισμένου πίνακα διαμερισμάτων;

A1: Η βασική διαφορά έγκειται στη δομή στεγανοποίησης τεσσάρων άκρων, που σχηματίζει ένα διπλό φράγμα στεγανοποίησης ανάμεσα σε κάθε εγκατεστημένο πάνελ. Τα συνηθισμένα διαχωριστικά πάνελ συνήθως χρησιμοποιούν απλούς αρμούς περιτύλιξης χωρίς επεξεργασία σφράγισης, η οποία δεν μπορεί να εξασφαλίσει αεροστεγανότητα μεταξύ των διαφορετικών ζωνών καθαριότητας.

Ε2: Πώς να εξασφαλίσετε σταθερότητα διαφοράς πίεσης μεταξύ διαφορετικών ζωνών καθαριότητας;

A2: Εκτός από τη χρήση σφραγισμένων διαχωριστικών πλαισίων, η σταθερότητα της διαφοράς πίεσης απαιτεί τη συνολική στεγανοποίηση του χώρου — συμπεριλαμβανομένης της οροφής, του δαπέδου, των ανοιγμάτων σωλήνων και των κενών της πόρτας. Συνιστάται η διεξαγωγή μιας ολοκληρωμένης δοκιμής αεροστεγανότητας μετά την εγκατάσταση για να επαληθευτεί η απόδοση στεγανοποίησης του συστήματος.
