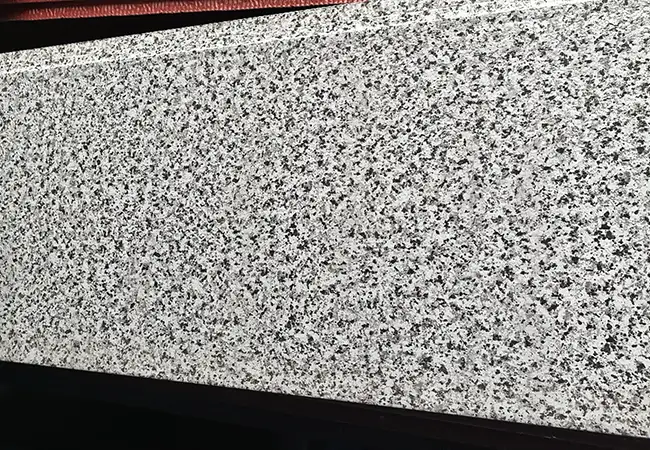

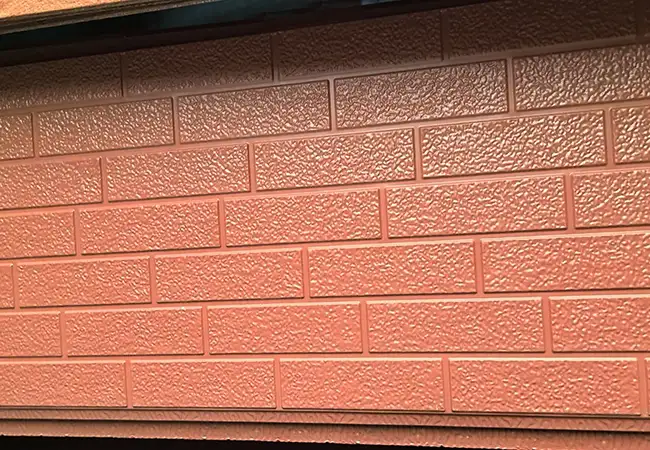

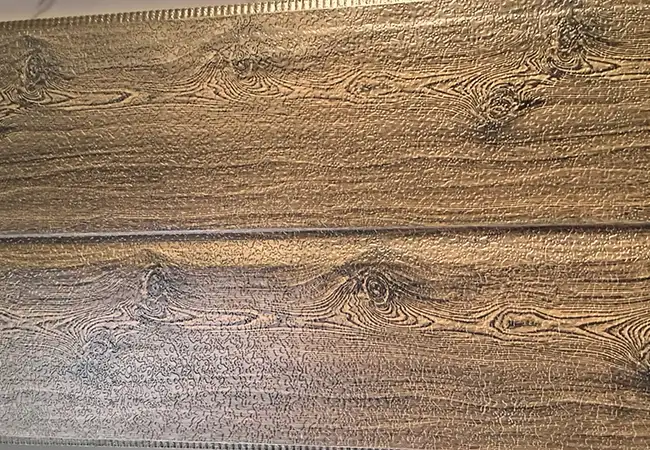

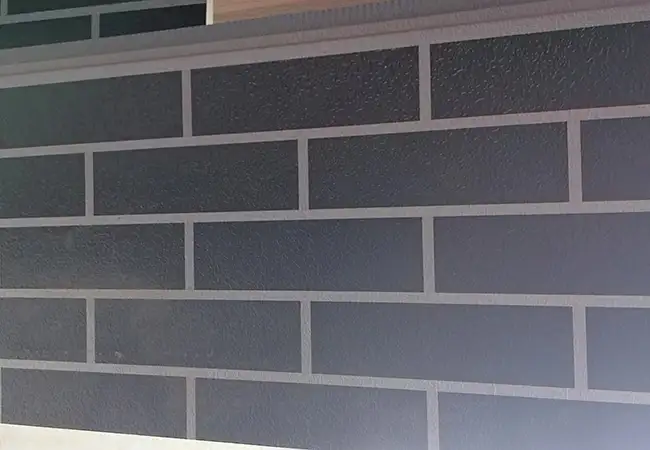

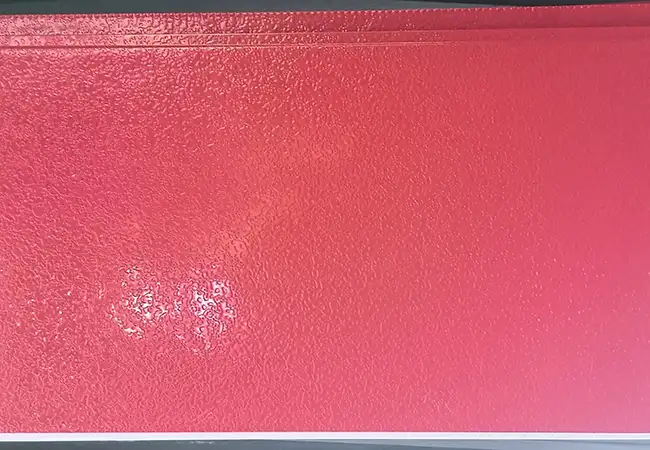

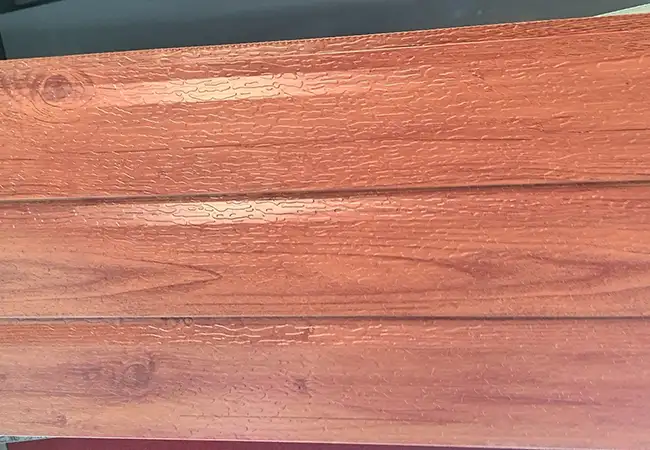

Ενσωματωμένη μονωτική πλακέτα ξηρής ανάρτησης

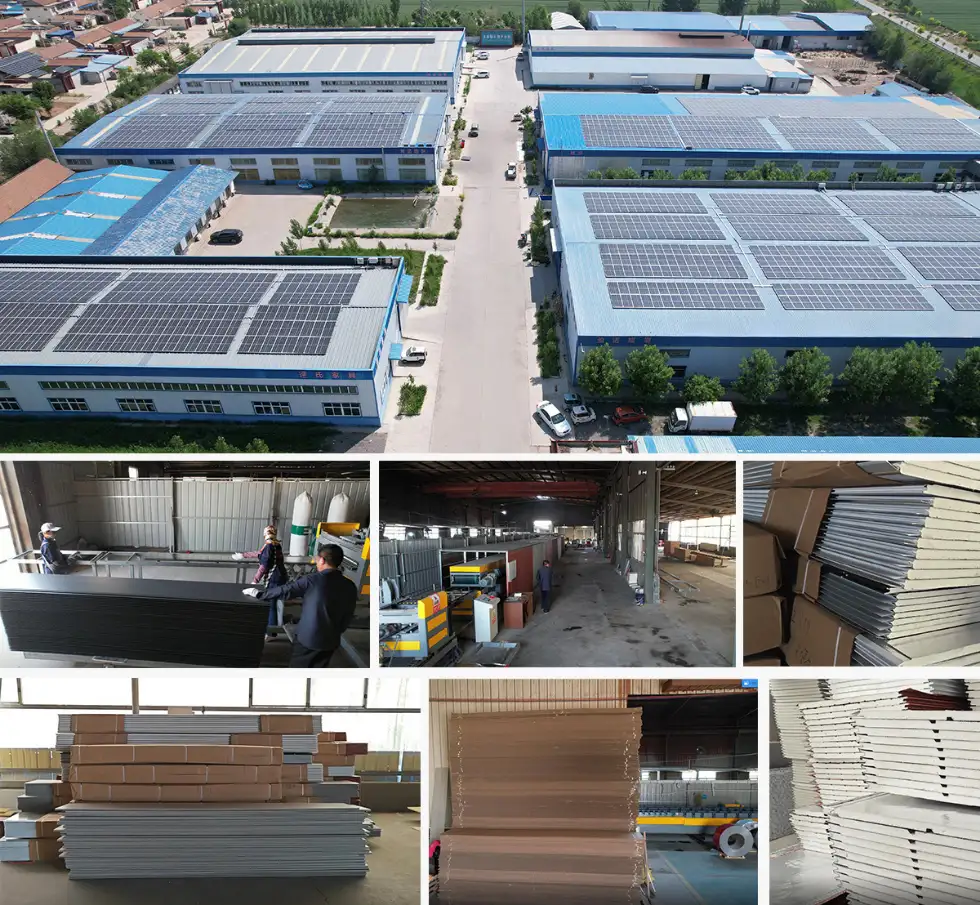

Η Jason Building Materials προσφέρει υψηλής ποιότητας ενσωματωμένες μονωτικές σανίδες ξηρής ανάρτησης. Διαθέσιμο μέσω απευθείας εργοστασιακών πωλήσεων και χονδρικής, παρέχουμε εξατομικευμένες λύσεις προσαρμοσμένες σε συγκεκριμένα κατασκευαστικά έργα.

Πλεονεκτήματα προϊόντος

1. Ενσωματωμένη μόνωση και διακόσμηση εξωτερικών τοίχων

Τα παραδοσιακά έργα εξωτερικών τοίχων απαιτούν συχνά ξεχωριστό χειρισμό μονωτικών, προστατευτικών και διακοσμητικών στρωμάτων. Αντίθετα, η ενσωματωμένη μονωτική πλακέτα Dry-hung ενοποιεί αυτές τις πολλαπλές λειτουργίες σε ένα ενιαίο, ενοποιημένο προϊόν.

2. Κατάλληλο για Γρήγορη Κατασκευή Εξωτερικών Τοίχων

Τα πάνελ επεξεργάζονται και πλαστικοποιούνται στο εργοστάσιο, με την εγκατάσταση να πραγματοποιείται κυρίως με μεθόδους ξηρής ανάρτησης επί τόπου.

Αυτό το σύστημα είναι ιδιαίτερα κατάλληλο για νέες κατασκευές, προκατασκευασμένα κτίρια, ανακαινίσεις ενεργειακής απόδοσης υφιστάμενων κατασκευών και έργα με αυστηρά χρονοδιαγράμματα κατασκευής.

3. Ευκολότερη Τυποποίηση Αισθητικής Προσόψεων

Δεδομένου ότι το διακοσμητικό στρώμα επιφάνειας έχει τελειώσει στο εργοστάσιο, το χρώμα, η υφή, οι διαστάσεις και τα επιφανειακά εφέ μπορούν να ελέγχονται με συνέπεια κατά τη μαζική παραγωγή.

Εξάρτημα συστήματος ξηρής ανάρτησης καρίνας

Το σύστημα ξηρής ανάρτησης αποτελείται από τα ακόλουθα εξαρτήματα:

Κύρια καρίνα: Τετράγωνος σωλήνας από γαλβανισμένο χάλυβα (συνήθως 40×40×2mm ή 50×50×2,5mm), στερεωμένος στον τοίχο με γωνιακούς βραχίονες. Η κατακόρυφη ρύθμιση ρυθμίζεται κατά την εγκατάσταση της καρίνας.

Συναρμολόγηση κρεμάστρας: Συμπεριλαμβάνονται εξαρτήματα εκκίνησης, κρεμάστρες και εξαρτήματα ρύθμισης. Το υλικό της κρεμάστρας είναι κράμα αλουμινίου ή ανοξείδωτος χάλυβας, με όχι λιγότερο από4 κρεμάστρεςανά ταμπλό.

Μπουλόνια αγκύρωσης: Μπουλόνια διαστολής από ανοξείδωτο χάλυβα. Η διάμετρος της οπής διάτρησης ταιριάζει με τις προδιαγραφές του μπουλονιού, το βάθος ενσωμάτωσης ≥40 χλστ.

Κοιλότητα εξαερισμού: Η απόσταση στρώματος αέρα σχηματίζεται από το πάχος της καρίνας, γενικά20 – 40 mm, αποφορτίζοντας αποτελεσματικά τη συσσωρευμένη υγρασία από τον τοίχο για να παρατείνει τη διάρκεια ζωής του τοίχου.

Αργότερα Συντήρηση: Το σύστημα ξηρής ανάρτησης υποστηρίζει την αποσυναρμολόγηση μιας σανίδας. Συνιστάται η τακτική επιθεώρηση κάθε2 χρόνια, εστιάζοντας στη διάβρωση της κρεμάστρας και στη γήρανση του στεγανωτικού. Αντικαταστήστε το αμέσως όταν εντοπιστούν προβλήματα.

Ορισμός της ενσωματωμένης πλακέτας μόνωσης Dry-Hung

Η ενσωματωμένη μονωτική πλακέτα είναι ένα θερμομονωτικό διακοσμητικό πάνελ που τοποθετείται χρησιμοποιώντας τεχνολογία στεγνής ανάρτησης μεταλλικής καρίνας. Η διαφορά από τη μέθοδο συγκόλλησης-αγκυρώσεως είναι: η σανίδα δεν επικολλάται απευθείας στον τοίχο, αλλά στερεώνεται στη μεταλλική καρίνα μέσω κρεμάστρων, με μια κοιλότητα που αφήνεται μεταξύ της σανίδας και του τοίχου. Το πλεονέκτημα αυτής της μεθόδου κατασκευής είναι ότι η υγρασία στο εσωτερικό του τοίχου μπορεί να εκκενωθεί μέσω της κοιλότητας, χωρίς να συσσωρεύεται στο μονωτικό στρώμα και να προκαλεί υποβάθμιση της απόδοσης. Ταυτόχρονα, η διαδρομή φόρτωσης του συστήματος ξηρής ανάρτησης είναι σαφής και καθορισμένη - το φορτίο κάθε σανίδας μεταδίδεται μέσω κρεμάστρων στο πλαίσιο της καρίνας και στη συνέχεια από την καρίνα στην κύρια κατασκευή.

Τεχνικές προδιαγραφές συστήματος Dry-Hanging System

Προδιαγραφές καρίνας:Τετράγωνος σωλήνας από γαλβανισμένο χάλυβα 40×40×2mm ή 50×50×2,5mm

Διάστιχο καρίνας:Κάθετη @600mm, οριζόντια απόσταση ανάλογα με το ύψος της σανίδας

Υλικό κρεμάστρας:Κράμα αλουμινίου (6063-T5) ή ανοξείδωτο χάλυβα (304)

Χωρητικότητα φόρτωσης μονής κρεμάστρας: ≥ 1,0kN(συντελεστής ασφάλειας ≥ 3)

Πλάτος κοιλότητας εξαερισμού:20 – 30 mm (καθορίζεται από το πάχος της καρίνας)

Σεισμική βαθμολογία:Με διαφορετικές προδιαγραφές καρίνας, μπορεί να πληροί6 – 8 βαθμοίσεισμική οχύρωση

Εφαρμοστέα Έργα

Σούπερ πολυώροφα κτίρια(Ύψος ≥ 100m): Υψηλή πίεση ανέμου με αυστηρές απαιτήσεις ασφαλείας. Το μηχανικό σύστημα αγκύρωσης είναι πιο αξιόπιστο

Παράκτια Κτίρια: Σε περιβάλλοντα με υψηλό ψεκασμό αλατιού, ο αερισμός κοιλότητας μειώνει τη συσσώρευση υγρασίας και καθυστερεί τη διάβρωση

Ανακαίνιση παλαιού κτιρίου που απαιτεί αυθεντική συντήρηση τοίχων: Οι κρεμαστές σανίδες δεν καταστρέφουν τους αρχικούς εξωτερικούς τοίχους και δεν επηρεάζουν την κανονική χρήση

Σύνθετα Κτιριακά Έντυπα: Απαιτείται χώρος ρύθμισης καρίνας πολλαπλών κατευθύνσεων για να αντισταθμιστεί η ανομοιομορφία του τοίχου

Εμπορικά κτίρια υψηλής ποιότητας: Έργα με υψηλές απαιτήσεις για ακρίβεια εγκατάστασης και εφέ πρόσοψης

Οδηγίες προσαρμογής

Η προσαρμογή του συστήματος ξηρής ανάρτησης περιλαμβάνει κυρίως:

Διάταξη καρίνας:Η απόσταση και οι προδιαγραφές καρίνας καθορίζονται με βάση τους υπολογισμούς του φορτίου ανέμου της πρόσοψης του κτιρίου. Οι παράμετροι καρίνας μπορεί να διαφέρουν για διαφορετικά δάπεδα και ύψη.

Τύπος κρεμάστρας:Τρεις διαθέσιμες επιλογές κρεμάστρας —Ρυθμιζόμενες κρεμάστρεςκατάλληλο για υπάρχοντα κτίρια με γενική επιπεδότητα,Σταθερές κρεμάστρεςκατάλληλο για νέα κτίρια με επίπεδους τοίχους,Μονωτικές ενσωματωμένες κρεμάστρεςκατάλληλο για προκατασκευασμένες μονωτικές πλάκες.

Πάχος μονωτικής στρώσης:Το πλάτος της κοιλότητας μπορεί να ρυθμιστεί μεταξύ20 – 40 mmσύμφωνα με τις απαιτήσεις σχεδιασμού μόνωσης.

Όλοι οι μεταλλικοί σύνδεσμοι υποβάλλονται σε επεξεργασία με γαλβανισμό εν θερμώ ή προστασία από τη σκουριά Dacromet πριν από την παράδοση.

Υποστήριξη εξυπηρέτησης μετά την πώληση

Η Jason Building Materials προσφέρει την ακόλουθη υποστήριξη μετά την πώληση:

- Μία δωρεάν επίσκεψη παρακολούθησης εντός6 μηνώνμετά την ολοκλήρωση της αποδοχής για επιθεώρηση των συνδετήρων καρίνας και της κατάστασης του στεγανοποιητικού

- Η κάλυψη της εγγύησης περιλαμβάνει: φυσικές ιδιότητες της πλακέτας (12 μηνών), μεταλλική κρεμάστρα και αντοχή στη διάβρωση καρίνας (24 μηνών), διατήρηση ελαστικότητας στεγανοποιητικού (12 μηνών)

- Για ανάγκες συντήρησης πέρα ​​από την εγγύηση, μπορούμε ακόμα να παρέχουμε προμήθεια αξεσουάρ και τεχνική καθοδήγηση, χρεώνοντας μόνο το κόστος υλικών

- Για υπερυψηλές κατασκευές που υπερβαίνουν100μ, η περίοδος εγγύησης μπορεί να παραταθεί έως24 μηνώνμέσω διαπραγμάτευσης

Ορισμός

Γιατί δεν επιτρέπονται τα συστήματα μόνωσης εξωτερικών τοίχων καθαρής συγκόλλησης σε πολυώροφα κτίρια; Επειδή η πίεση του ανέμου πάνω από τον 10ο όροφο είναι3-5 φορέςότι στο επίπεδο του εδάφους, και μπορεί να υπάρχουν κίνδυνοι πτώσης μετά τη γήρανση της κόλλας. Υπάρχει λύση που να χρησιμοποιεί εντελώς μηχανική στερέωση; Το σύστημα ξηρής ανάρτησης καρίνας είναι μια πλήρως μηχανική λύση αγκύρωσης που δεν βασίζεται σε κόλλες — κάθε σανίδα στερεώνεται στη μεταλλική καρίνα με4 – 6 ανοξείδωτες κρεμάστρες, κάθε κρεμάστρα αντέχει ανεξάρτητα φορτίο με ατομική χωρητικότητα ≥1,0kN.

Σύγκριση Τριών Μεθόδων Εγκατάστασης

FAQ

Ε1: Ποια είναι η διαφορά μεταξύ της ενσωματωμένης μονωτικής σανίδας ξηρής ανάρτησης και της συγκολλημένης μονωτικής σανίδας;

A1: Η κύρια διαφορά είναι η μέθοδος εγκατάστασης. Οι κρεμασμένες σανίδες στερεώνονται στον τοίχο μέσω ενός συστήματος μεταλλικής καρίνας με μηχανικές κρεμάστρες, αφήνοντας μια κοιλότητα αερισμού μεταξύ της σανίδας και του τοίχου. Οι συγκολλημένες σανίδες προσκολλώνται απευθείας στην επιφάνεια του τοίχου. Η μέθοδος dry-hung είναι πιο αξιόπιστη για πολυώροφα κτίρια και επιτρέπει την αντικατάσταση μιας σανίδας.

Ε2: Σε τι χρησιμεύει η κοιλότητα αερισμού;

A2: Η κοιλότητα αερισμού επιτρέπει την εκκένωση της υγρασίας μέσα στον τοίχο, αποτρέποντας τη συσσώρευση στο μονωτικό στρώμα που θα προκαλούσε υποβάθμιση της απόδοσης. Βοηθά επίσης να κρατήσει τον τοίχο στεγνό και αποτρέπει το ωίδιο και την ανθοφορία.

Ε3: Μπορούν να χρησιμοποιηθούν ενσωματωμένες μονωτικές σανίδες σε στεγνή βάση σε κτίρια άνω των 100 μέτρων;

Α3: Ναι. Το σύστημα dry-hang είναι κατάλληλο για κτίρια απεριόριστου ύψους. Με κατάλληλο σχεδιασμό πίεσης ανέμου και προδιαγραφές καρίνας, μπορεί να χρησιμοποιηθεί σε υπερυψηλές πολυκατοικίες. Η εγγύηση μπορεί να επεκταθεί σε 24 μήνες για έργα άνω των 100m.
